TCP

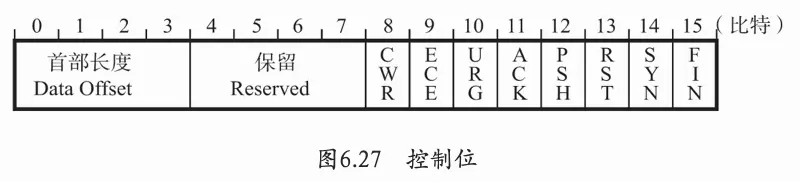

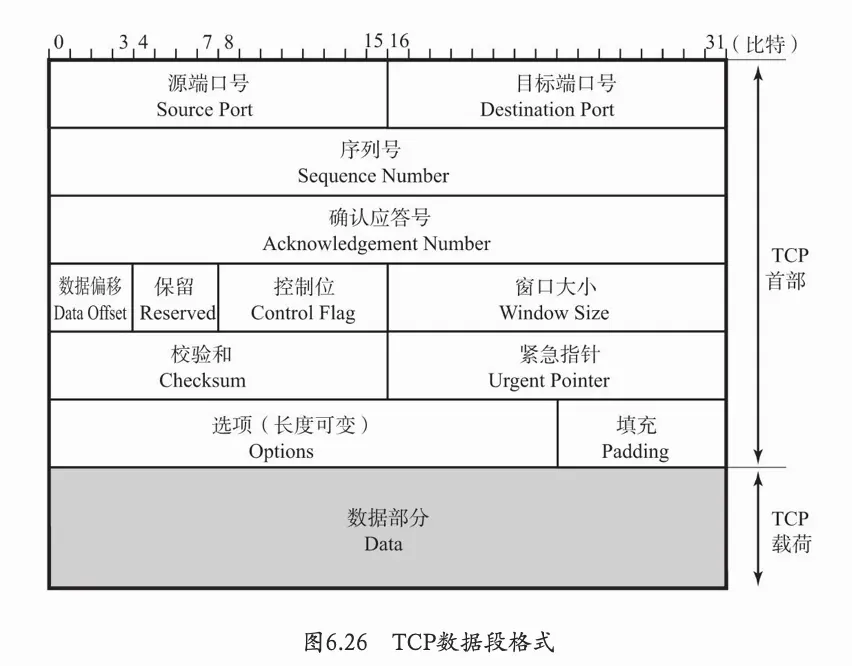

请求头

TCP 选项

socket 选项总结(setsockopt) - tiny~~ - 博客园

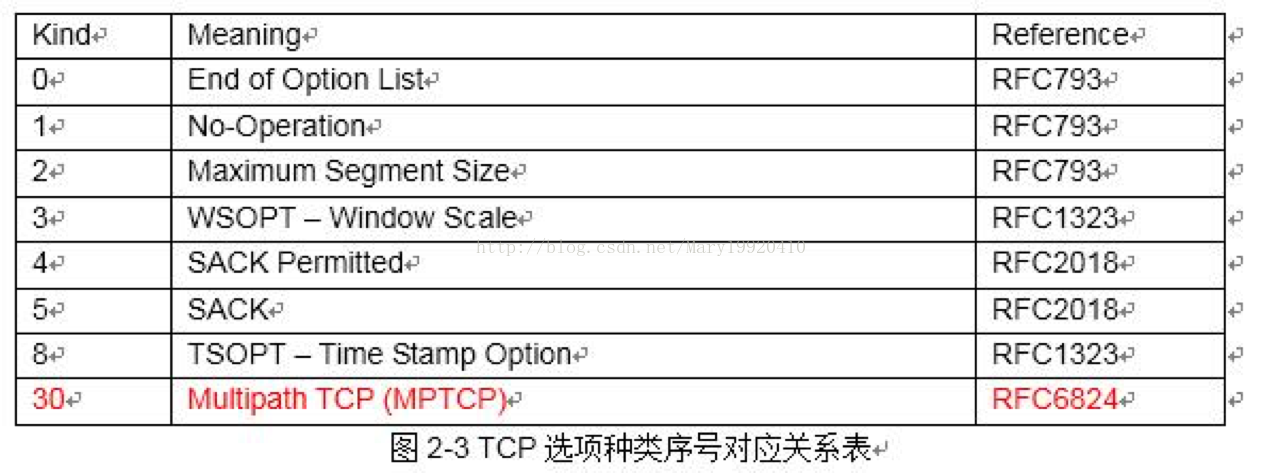

其中 Kind 的枚举值

TSOPT 时间戳选项

1）计算往返时延 RTT：

当 a 主机接收到 b 主机发送过来的确认 ack 报文 s2 时，a 主机此时内核时刻为 ta2.

a 主机从 s2 报文的 timestamp echo 选项中可以解析出该确认 ack 确认的报文的发送时刻为 ta1.

那么：RTT＝接收 ack 报文的时刻－发送报文的时刻＝ta2 －ta1.

ta2 和 ta1 都来自 a 主机的内核，所以不需要在 tcp 连接的两端进行任何时钟同步的操作。

2）防止回绕的序号：

我们知道 TCP 报文的序列号只有 32 位，而没增加 2^32 个序列号后就会重复使用原来用过的序列号。假设我们有一条高速网络，通信的主机双方有足够大的带宽涌来快速的传输数据。例如 1Gb/s 的速率发送报文，则不到 35 秒报文的序号就会重复。这样对 TCP 传输带来混乱的情况。而采用时间戳选项，可以很容易的分辨出相同序列号的数据报，哪个是最近发送，哪个是以前发送的。

连接队列

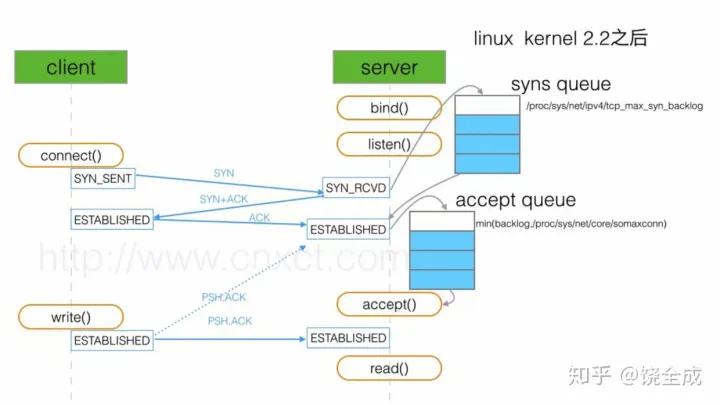

服务器端会维护两种队列，处于 SYN_RCVD 状态的半连接队列，而处于 ESTABLISHED 状态但仍未被应用程序 accept 的为全连接队列

在三次握手协议中，服务器维护一个半连接队列，该队列为每个客户端的 SYN 包开设一个条目(服务端在接收到 SYN 包的时候，就已经创建了 request_sock 结构，存储在半连接队列中)，该条目表明服务器已收到 SYN 包，并向客户发出确认，正在等待客户的确认包。这些条目所标识的连接在服务器处于 Syn_RECV 状态，当服务器收到客户的确认包时，删除该条目，服务器进入 ESTABLISHED 状态。

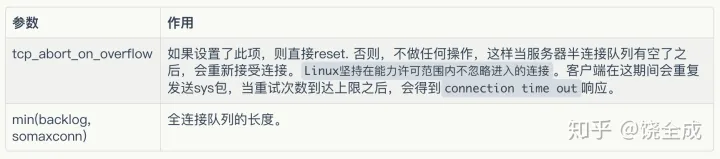

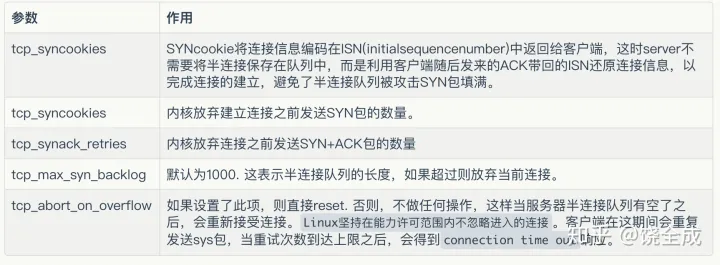

目前，Linux 下默认会进行 5 次重发 SYN-ACK 包，重试的间隔时间从 1s 开始，下次的重试间隔时间是前一次的双倍，5 次的重试时间间隔为 1s, 2s, 4s, 8s, 16s, 总共 31s, 称为 指数退避，第 5 次发出后还要等 32s 才知道第 5 次也超时了，所以，总共需要 1s + 2s + 4s+ 8s+ 16s + 32s = 63s, TCP 才会把断开这个连接。由于，SYN 超时需要 63 秒，那么就给攻击者一个攻击服务器的机会，攻击者在短时间内发送大量的 SYN 包给 Server(俗称 SYN flood 攻击)，用于耗尽 Server 的 SYN 队列。对于应对 SYN 过多的问题，linux 提供了几个 TCP 参数：tcp_syncookies、tcp_synack_retries、tcp_max_syn_backlog、tcp_abort_on_overflow 来调整应对。

全连接队列

当第三次握手时，当 server 接收到 ACK 包之后，会进入一个新的叫 accept 的队列。

当 accept 队列满了之后，即使 client 继续向 server 发送 ACK 的包，也会不被响应，此时 ListenOverflows+1，同时 server 通过 tcp_abort_on_overflow 来决定如何返回，0 表示直接丢弃该 ACK，1 表示发送 RST 通知 client；相应的，client 则会分别返回 read timeout 或者 connection reset by peer。另外，tcp_abort_on_overflow 是 0 的话，server 过一段时间再次发送 syn+ack 给 client（也就是重新走握手的第二步），如果 client 超时等待比较短，就很容易异常了。而客户端收到多个 SYN ACK 包，则会认为之前的 ACK 丢包了。于是促使客户端再次发送 ACK ，在 accept 队列有空闲的时候最终完成连接。若 accept 队列始终满员，则最终客户端收到 RST 包（此时服务端发送 syn+ack 的次数超出了 tcp_synack_retries）。

服务端仅仅只是创建一个定时器，以固定间隔重传 syn 和 ack 到服务端

状态机

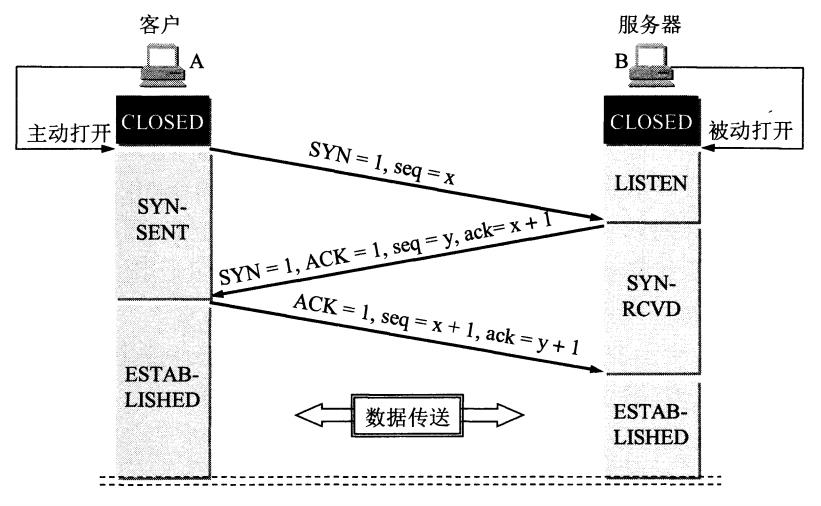

三次握手

一些问题

为什么需要握手？

三次握手的一个重要功能是客户端和服务端交换 ISN(Initial Sequence Number), 以便让对方知道接下来接收数据的时候如何按序列号组装数据。

为什么需要三次握手？

另一些问题

有关 ISN 生成规则：

ISN = M + F(localhost, localport, remotehost, remoteport)

如果 ISN 是固定的，攻击者很容易猜出后续的确认号。因此通过一个公式去计算，M 是一个计时器，每隔 4 毫秒加 1。 F 是一个 Hash 算法，根据源 IP、目的 IP、源端口、目的端口生成一个随机数值。要保证 hash 算法不能被外部轻易推算得出。

syn flood 攻击

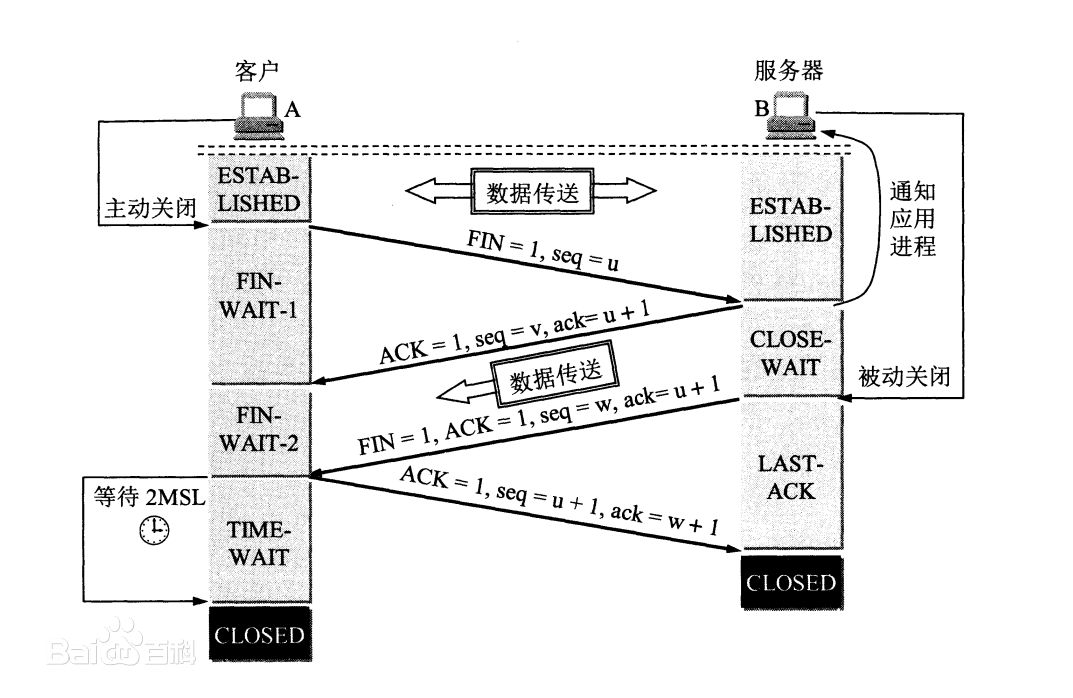

四次挥手

一些问题

为什么需要挥手？
为什么需要四次挥手？
为什么服务端的 FIN 不能跟 ACK 一起发送？
为什么客户端需要有等待 2MSL 的 TIME-WAIT？如果不等待会怎么样？

滑动窗口

Linux 执行步骤

当外部连接请求到来时，TCP 模块会首先查看 max_syn_backlog，如果处于 SYN_RCVD 状态的连接数目超过这一阈值，进入的连接会被拒绝。根据 tcp_abort_on_overflow 字段来决定是直接丢弃，还是直接 reset.

从服务端来说，三次握手中，第一步 server 接受到 client 的 syn 后，把相关信息放到半连接队列中，同时回复 syn+ack 给 client. 第三步当收到客户端的 ack, 将连接加入到全连接队列。

一般，全连接队列比较小，会先满，此时半连接队列还没满。如果这时收到 syn 报文，则会进入半连接队列，没有问题。但是如果收到了三次握手中的第 3 步(ACK)，则会根据 tcp_abort_on_overflow 字段来决定是直接丢弃，还是直接 reset.此时，客户端发送了 ACK, 那么客户端认为三次握手完成，它认为服务端已经准备好了接收数据的准备。但此时服务端可能因为全连接队列满了而无法将连接放入，会重新发送第 2 步的 syn+ack, 如果这时有数据到来，服务器 TCP 模块会将数据存入队列中。一段时间后，client 端没收到回复，超时，连接异常，client 会主动关闭连接。

Linux 参数配置

一些内核参数配置，使用 sysctl

# 缓冲区配置
net.core.rmem_max # 所有类型读的最大套接字缓冲大小
net.core.wmem_max # 所有类型写的最大套接字缓冲大小
net.ipv4.tcp_moderate_rcvbuf = 1 # TCP接收缓存是否自动调整
net.ipv4.tcp_rmem = 4096 65536 16777216 # TCP读缓冲配置，可使用最小，默认，最大字节数
# tcp_rmem的最大字节数一定小于rmem_max，因此需要同步调整
net.ipv4.tcp_wmem = 4096 65536 16777216 # TCP写缓冲配置，可使用最小，默认，最大字节数

# 连接队列配置
net.ipv4.tcp_max_syn_backlog = 1048576 # 半连接队列长度（socket数量）
net.core.somaxconn = 65535# 全连接队列长度，实际的全连接队列长度=min(backlog, somaxconn)


# 网卡配置
net.core.netdev_max_backlog = 1048576 # 每CPU 网络设备积压队列长度，为了10GbE 的NIC，这可能需要增加到10 000。

# TCP选项配置
net.ipv4.tcp_sack = 1
net.ipv4.tcp_fack = 1
net.ipv4.tcp_tw_reuse = 1 # TIME-WAIT socket是否复用，依赖于时间戳选项的开启
net.ipv4.tcp_tw_recycle = 0 # 已废弃

网卡的一些参数配置

ifconfig eth0 txqueuelen 10000 # 网卡每CPU发送队列长度

一些问题

有关粘包

原因：

服务端会使用 tcp nagle 算法，将多个包合并在一起发送
客户端会一次取到达的多个包

解决：

应用层分包，比如设置请求头，里面标识包的长度

Linux 问题排查

netstat -i
Iface      MTU    RX-OK RX-ERR RX-DRP RX-OVR    TX-OK TX-ERR TX-DRP TX-OVR Flg
ens192    1500 9970944800      0      0 0      8747927905      0      0      0 BMRU
lo       65536 2322753743      0      0 0      2322753743      0      0      0 LRU

RX 标识接收队列，TX 标识发送队列，ERR 标识错误，DRP 标识丢弃，OVR 标识溢出（队列满?）

连接队列满

netstat -s | grep TCPBacklogDrop # 特定于 TCP 连接请求丢弃时间，也就是全连接队列溢出，数字一直变大就是有溢出
 netstat -s | grep overflowed  # 直接各种缓冲区队列是否有溢出，数字一直变大就是有溢出
 netstat -s|egrep "SYNs to LISTEN" # 直接查看tcp半链接队列是否有溢出，数字一直变大就是有溢出

查看全连接队列情况

ss -lnt
State                  Recv-Q                  Send-Q                                   Local Address:Port                                    Peer Address:Port                 Process
LISTEN                 0                       65535                                        127.0.0.1:10248                                        0.0.0.0:*
LISTEN                 0                       65535                                          0.0.0.0:32041                                        0.0.0.0:*
LISTEN                 0                       65535                                        127.0.0.1:10249                                        0.0.0.0:*
LISTEN                 0                       65535                                     192.168.1.15:7946                                         0.0.0.0:*
LISTEN                 0                       65535                                          0.0.0.0:31243                                        0.0.0.0:*
LISTEN                 0                       65535                                        127.0.0.1:9099                                         0.0.0.0:*

Send-Q, 表示全连接队列最大为 65535, Recv-Q,标识全连接队列当前是 0

查看半连接队列长度

netstat -natp | grep "127.0.0.1:8888" |grep SYN_RECV | wc -
# 127.0.0.1:8888 的半连接长度

当全连接队列已满
- 当 tcp_abort_on_overflow=0，服务 accept 队列满了，客户端发来 ack,服务端直接丢弃该 ACK，此时服务端处于【syn_rcvd】的状态，客户端处于【established】的状态。在该状态下会有一个定时器重传服务端 SYN/ACK 给客户端（不超过 /proc/sys/net/ipv4/tcp_synack_retries 指定的次数，Linux 下默认 5）。超过后，服务器不再重传，后续也不会有任何动作。如果此时客户端发送数据过来，服务端会返回 RST。（这也就是我们的异常原因了）
- 当 tcp_abort_on_overflow=1，服务端 accept 队列满了，客户端发来 ack，服务端直接返回 RST 通知 client，表示废掉这个握手过程和这个连接，client 会报 connection reset by peer。
如果半连接队列满了
- 没有开启 tcp_syncookies(net.ipv4.tcp_syncookies = 1)，则会丢弃；
- 开启，？？？

获取 tcp 详细连接信息

ss --options --extended --memory --processes --info

  uid:2016 ino:79654650 sk:204 cgroup:/user.slice/user-2016.slice/session-24913.scope <->
         skmem:(r0,rb6944643,t0,tb2626560,f0,w0,o0,bl0,d0) cubic wscale:9,9 rto:204 rtt:0.026/0.007 ato:40 mss:65495 pmtu:65535 rcvmss:65495 advmss:65495 cwnd:10 bytes_sent:2044962 bytes_acked:2044963 bytes_received:90608190 segs_out:62394 segs_in:62355 data_segs_out:27046 data_segs_in:37627 send 202Gbps lastsnd:1948 lastrcv:2376 lastack:1948 pacing_rate 392Gbps delivery_rate 131Gbps delivered:27047 app_limited busy:49700ms reordering:5 rcv_rtt:9.318 rcv_space:154180 rcv_ssthresh:3471469 minrtt:0.014
tcp                     ESTAB                        0                        0
                                                                               127.0.0.1:33076                                                    127.0.0.1:4222
 users:(("flowgame-open-a",pid=194253,fd=9)) timer:(keepalive,4.388ms,0) uid:2016 ino:19790933 sk:205 cgroup:/user.slice/user-2016.slice/session-2810.scope <->
         skmem:(r0,rb2227527,t0,tb2626560,f0,w0,o0,bl0,d55525) cubic wscale:9,9 rto:204 rtt:1.454/2.082 ato:40 mss:22016 pmtu:65535 rcvmss:536 advmss:65495 cwnd:10 bytes_sent:49355 bytes_acked:49356 bytes_received:49604 segs_out:127450 segs_in:120312 data_segs_out:8199 data_segs_in:8199 send 1.21Gbps lastsnd:25732 lastrcv:25732 lastack:10612 pacing_rate 2.42Gbps delivery_rate 19.6Gbps delivered:8200 app_limited busy:14448ms reordering:5 rcv_rtt:110224 rcv_space:44450 rcv_ssthresh:43690 minrtt:0.364
